Tuotetoiminto
FTH6 0 2 on suunniteltu nopeaan, korkean tarkkaan sijoittamiseen, mikä saavuttaa maksimikapasiteetin 100, 000 CPH: n tarkkuudella ± 0,025 mm. Sen huippuluokan näkökyvyn tunnistusjärjestelmä, nopea lentävä kameran tekniikka ja korkean rungon korkoteollisuuskamerat varmistavat sekä vakio- että epäsäännöllisten komponenttien tarkan sijoittamisen. Poikkeuksellisen suorituskyvyn ja intuitiivisen käyttöliittymän avulla FTH602 on täydellinen valinta elektroniikan valmistukseen, joka priorisoi tehokkuuden ja tarkkuuden.
Tekniset parametrit
|
Tekniset eritelmät |
|
|
Paikannusmenetelmä |
Stage Vision (valinnainen) + lentävä visio |
|
Karan lukumäärä |
2 varsia *16 suuttimia (etäisyys: 10,5 mm) |
|
Valitse ja aseta nopeus |
98000cph |
|
Valitse ja aseta tarkkuus |
± 0. 025mm |
|
PCB -komponenttialue |
0201 ~ l6mm*w6mm*t3mm |
|
SOP, QFP, BGA jne |
|
|
Piirilevykoko |
Kaksirata: Max5 0 0mm (l) × 300mm (W) ~ min 50mm (l) × 50mm (W) H: 0,5 ~ 4,5 mm |
|
Monorail: max5 0 0mm (l) × 570 mm (W) ~ min 50mm (l) × 50mm (W) H: 0,5 ~ 9 mm |
|
|
Syöttökanta |
8 mm*64Feeder -asemat |
|
Ilmanpaine |
AC38 0 v\/50Hz; 0. 5-0. 7MPA |
|
Nimellisvoima |
5. 0 kW |
|
Koneen paino |
2200 kg |
|
Yleiset mitat |
2630 (l)*1130 (w)*2100 (h) mm |

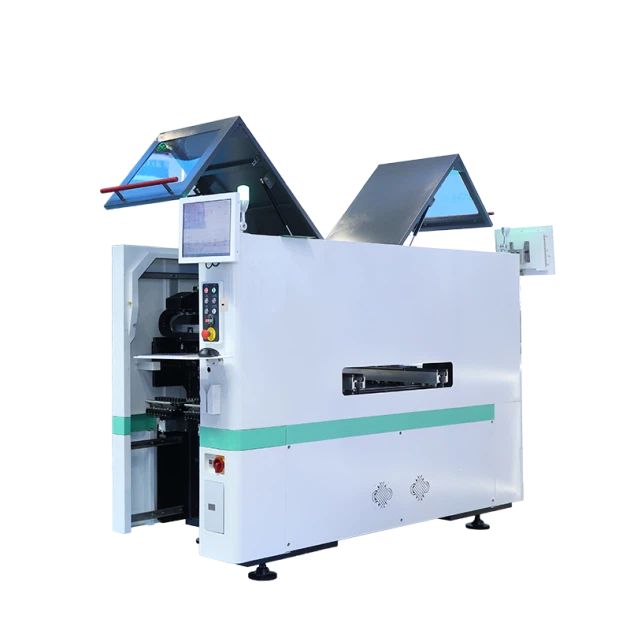

Etukuva
XY-akselin lineaarisen moottorin ohjaus: Varmistaa vakaan ja tarkan toiminnan.
Hiljainen lineaarinen moottori: minimoi melu mukavampaan työympäristöön.
Käyttäjäystävällinen käyttöliittymä: Intuitiivinen suunnittelu helpon toiminnan saavuttamiseksi.
Advanced Vision System: Korkean kehyksen megapikselin kamerat mahdollistavat reaaliaikaisen kuvan sieppauksen ja tarkan komponentin tunnistuksen.
Soveltuva kohtaus
Mini LED, SMT Elektroninen materiaali, ilmailu-, armeija-, kodinkoneet, valaistus ja 3C -kulutuselektroniikka
