Tuotetoiminto
FTH202 on korkea - tarkkuus SMD -elektroniikan sijoituskone, joka on räätälöity vastaamaan monenlaisten komponenttien monimutkaisia tarkkuuden ja sijoittamisen vaatimuksia, etenkin SMD -elektroniikkalalla. Sen leikkaamisen integrointi - Edge Technologies tekee siitä hyvin -, joka sopii laajalle tuotantosovelluksille. FTH202 on varustettu korkealla - tarkkuuden visuaalisen tunnistusjärjestelmän ja korkean - nopeuden lentävän näkökyvyn tekniikan ja korkean - nopeuden lentävän näkötekniikan tarkka sijoittaminen monimutkaisten SMD -komponenttien tarkkaan ja tukee samalla yli 120 eri materiaalin tehokasta käsittelyä, mikä parantaa merkittävästi tuotantoa monipuolisuutta.
Leveä - välimatka sijoituspää mahdollistaa sekä suurten että epäsäännöllisten SMD -elektroniikan komponenttien samanaikaisen poiminnan, ja linjan - skannauskamera kattaa tehokkaasti pitkien materiaalien tunnistamisen haasteen. Tämä tekee FTH202: sta erinomaisen valinnan monipuolisiin ja monimutkaisisiin SMD -elektroniikan tuotantotarpeisiin, jotka tarjoavat mukavuuden ja mukautuvuuden SMD -elektroniikkateollisuuden valmistajille.
Tekniset parametrit
|
Tekniset eritelmät |
|
|
Paikannusmenetelmä |
Stage Vision (valinnainen) + lentävä visio |
|
Karan lukumäärä |
2 varsia *5 suuttimia (etäisyys: 42 mm) |
|
Asennusnopeus |
30000CPH |
|
Asennustarkkuus |
± 0,025 mm |
|
PCB -komponenttialue |
01005 ~ 22*80mm (linjaskannauskamera), H: 20mm |
|
SOP, QFP, BGA ECT |
|
|
Piirilevykoko |
Kaksirata: Max560mm (l) × 300mm (W) ~ min 50mm (l) × 50mm (W) H: 0,5 ~ 9 mm |
|
Monorail: Max560mm (l) × 570mm (W) ~ min 50mm (l) × 50mm (W) H: 0,5 ~ 9 mm |
|
|
Syöttökanta |
8mm*120Feeder -asemat |
|
Ilmanpaine |
AC380V/50Hz; 0,5-0,7MPA |
|
Nimellisvoima |
4,2 kW |
|
Koneen paino |
1800 kg |
|
Yleiset mitat |
2800 (l)*1450 (w)*1688 (h) mm |

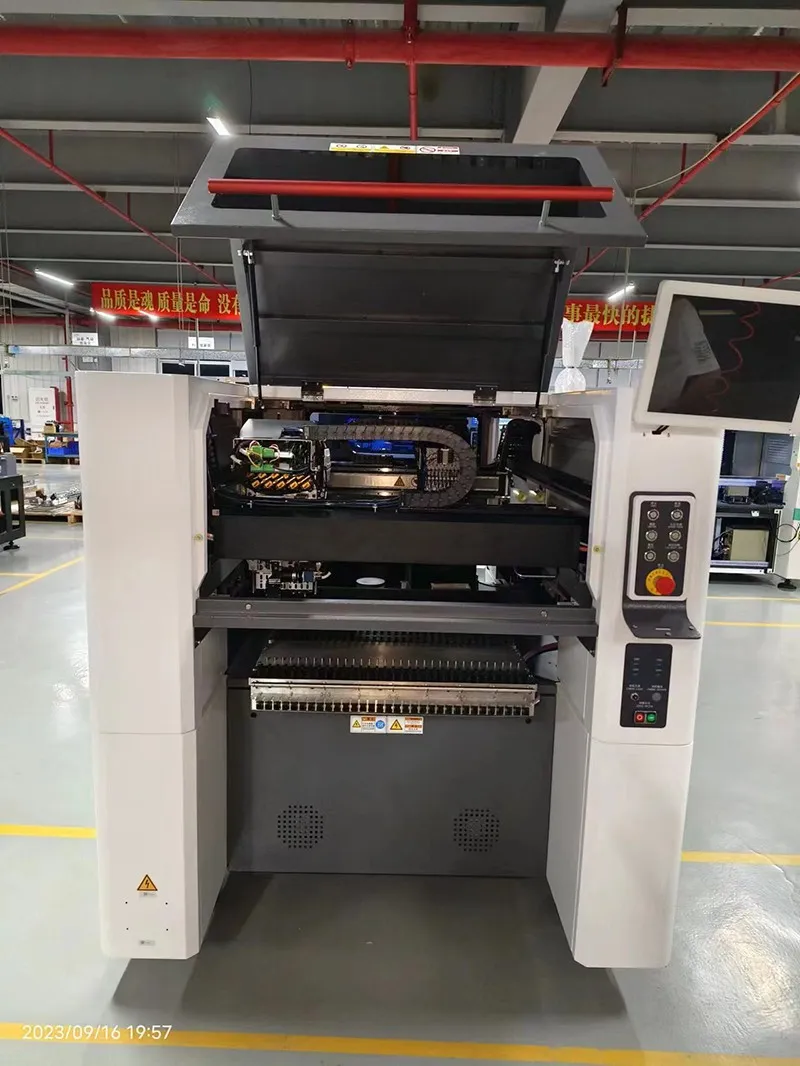

Etukuva
Hiljainen lineaarinen moottori: Toimittaa saumattoman ja meluttoman toiminnan edistäen parannettua valmistusilmapiiriä.
Kaksois - Aja -porttijärjestelmä, jolla on korkea - tarkkuusohjaus: Varmistaa nopean ja johdonmukaisen suorituskyvyn koko sijoitusoperaation ajan.
Käyttäjä - Ystävällinen käyttöliittymä: Virtaviivaistaa toimintaprosessia ja minimoi laajan käyttäjän koulutuksen tarpeen.
Korkea - loppu suorituskyky ja helppokäyttöisyys: Integroi hienostuneet ominaisuudet käyttäjän kanssa - ystävälliset hallintalaitteet, mikä tekee siitä joustavan ja tehokkaan sijoitustyökalun.
Soveltuva kohtaus
SMT Elektroninen materiaali, ilmailu-, armeijan, kodinkoneet, valaistus ja 3C -kuluttaja -eektroniikka
